选择应该被记录的参数：
对话框元素 |
描述 |
搜索 |

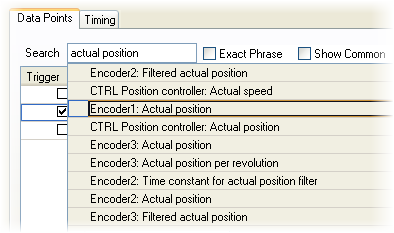

数据点是通过全文搜索选择的： •搜索是不分大小写的 •每一个词都与AND相连 •搜索基于描述、常数和参数ID 在搜索字段中输入搜索标准后，搜索结果将被展开：
用 回车 或 "向下箭头 " 键 将焦点转移到列表中 。用Esc键关闭列表。 用鼠标双击一个条目，将其添加到要记录的数据点列表中。 |
"精确短语 "复选框 |
在这种情况下，搜索的是整个搜索表达式（而不是单个单词）。 |
"显示普通 "复选框 |
显示常见的基本参数。 |
NC对象 |
应记录其参数的轴。要么记录名称（如果存在），要么记录地址。 如果记录了不同NC对象（轴）的参数，则自动启动多轴跟踪。在这种情况下，有一个高级设置，在 "时间"部分有更详细的描述。 |
触发栏 |
确定其值应被触发的参数。 |
跟踪栏 |
确定应该被记录的参数。这允许你从一个（可快速访问的）池子里获取参数，而不需要加载一个新的配置。 |
追踪缓冲器填充水平指示器 |
在一定时间内记录更多的数据点会更快地填满跟踪缓冲器。填充水平指示提供了关于当前容量的信息。 如果没有足够的空间来记录配置的数据量，缓冲区会显示为红色。在这种情况下，有效的记录时间会自动缩短。 |
多轴跟踪

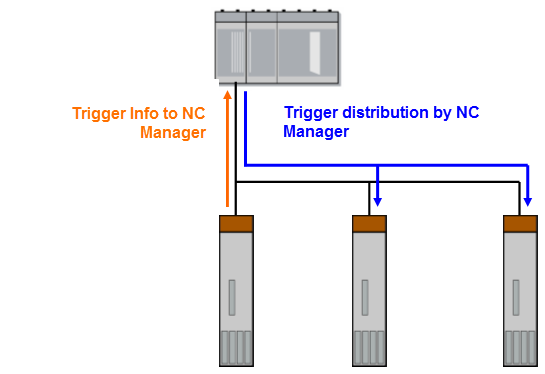

当需要同时记录来自不同轴的多个参数ID时，总是使用多轴跟踪。如果配置了一个触发条件，触发事件的数据通信看起来像这样：
1.检测到触发的驱动器将此报告给NC管理器。
2.然后，NC管理器通过广播向跟踪中配置的所有其他驱动器报告这一触发。
3.然后这些驱动器开始记录。对这种情况有一个特殊的定时设置，在"时间"一节中有更详细的描述。
使用这种通信方式而不是直接交叉通信的原因是，跟踪应尽可能少地干扰驱动器之间的网络通信。
同步化使得在评估过程中按时间顺序排列曲线成为可能。
从V3.142开始的ACP10版本中的新机制
如果 "网络触发延迟 "参数（见计时部分的描述）被设置为大于零的值，那么在收到NC管理器发送的触发后，现在也开始在触发通道上进行记录。此外，在这种情况下，"网络触发延迟 "的值被忽略（内部设置为零）。 请注意，现在在触发通道上记录轨迹数据也是在这个延迟之后开始的，这是NC管理器对触发分配的要求。这可以通过相应减少触发延迟时间来补偿。
|
