07.参数表应用(包含SPT)

<< 点击显示目录 >>

主页  轴控开发使用手册 > 轴控应用 >

07.参数表应用(包含SPT)

目录

•1.基本信息

•2.变量及功能块的创建

•3.参数表的执行顺序

•4.参数表应用举例

▪4.1 电压限制(所有伺服项目都要进行设置)

▪4.2 忽略软限位

▪4.3 扭矩限制

▪4.4 电子齿轮同步(简单例子)

▪4.5 使用CAMCON定时发出脉冲信号

▪4.6 循环通讯参数设置例子

▪4.7 修改monitor.s,monitor.v传送数据例子

▪4.8 使用旋转编码器设置

▪4.9 切换事件复杂一些的电子齿轮同步

▪4.10 使用ARITH做一阶惯性滤波举例

▪4.11 使用PID做微分







1.基本信息

编写人

刘柏严

审核人

(检查,测试,注释)

应用归属

运动控制

软件信息



硬件信息


其他



版本信息

修改内容

修改人

V1.00

创建

刘柏严

V1.10

添加应用例子

刘柏严

V1.11

修改ID390部分

刘柏严



2.变量及功能块的创建

使用ID777进行创建变量或者功能块。同样的变量或功能块最多可以创建8个。



创建变量时,同一组的变量将会同时创建。每组包含dint类型变量4个,real类型变量4个,int类型变量4个,usint类型变量4个。

下面举例一组变量:

Parameter ID name

Access

Data type

Description

VAR_I4_0_x

RD,WR

I4

Integer32-Variable0

VAR_I4_1_x

RD,WR

I4

Integer32-Variable1

VAR_I4_2_x

RD,WR

I4

Integer32-Variable2

VAR_I4_3_x

RD,WR

I4

Integer32-Variable3

VAR_R4_0_x

RD,WR

R4

Float-Variable0

VAR_R4_1_x

RD,WR

R4

Float-Variable1

VAR_R4_2_x

RD,WR

R4

Float-Variable2

VAR_R4_3_x

RD,WR

R4

Float-Variable3

VAR_I2_0_x

RD,WR

I2

Integer16-Variable0

VAR_I2_1_x

RD,WR

I2

Integer16-Variable1

VAR_I2_2_x

RD,WR

I2

Integer16-Variable2

VAR_I2_3_x

RD,WR

I2

Integer16-Variable3

VAR_UI1_0_x

RD,WR

UI1

Integer16-Variable0

VAR_UI1 _1_x

RD,WR

UI1

Integer16-Variable1

VAR_UI1_2_x

RD,WR

UI1

Integer16-Variable2

VAR_UI1_3_x

RD,WR

UI1

Integer16-Variable3

其中_x为_0 至 _7 共计8组。



创建一组变量时只需要创建其中任何一个就可以了。或者说,创建了组中的任意一个变量,此组变量都将同时被创建。

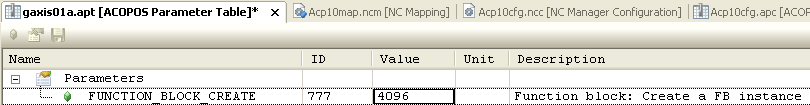

例如:

clip0021

由于4096 VAR_I4_0+0,所以相当于创建了0组的16个变量。分别是:

4160 VAR_I2_0+0                4096 VAR_I4_0+0                4128 VAR_R4_0+0                4192 VAR_UI1_0+0

4168 VAR_I2_1+0                4104 VAR_I4_1+0                4136 VAR_R4_1+0                4200 VAR_UI1_1+0

4176 VAR_I2_2+0                4112 VAR_I4_2+0                4144 VAR_R4_2+0                4208 VAR_UI1_2+0

4184 VAR_I2_3+0                4120 VAR_I4_3+0                4152 VAR_R4_3+0                4216 VAR_UI1_3+0

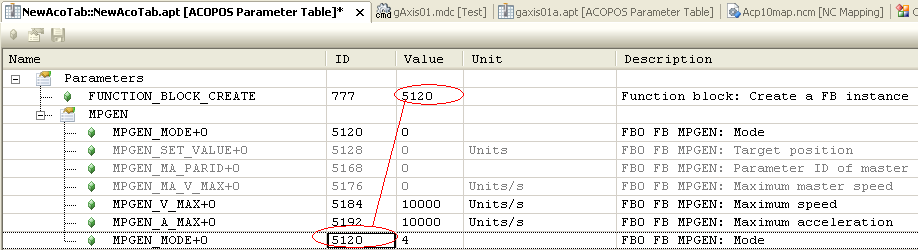

创建功能块时通过模式ID创建就可以了。



例如:

clip0022

所有的功能块在使用之前都需要创建,否则会有报警。



3.参数表的执行顺序

功能块的执行顺序是按照创建顺序来的,而不是按照功能块赋值顺序执行,所以请注意创建功能块的顺序。



为了测试功能块的执行顺序,设计测试如下。

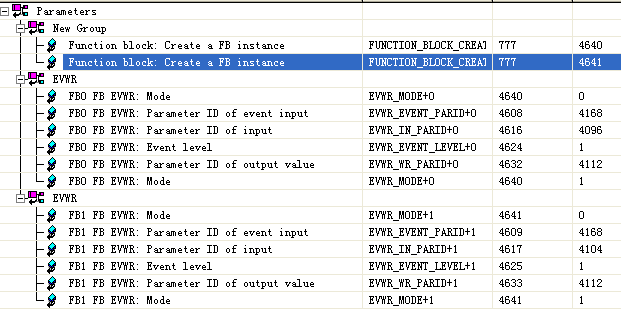

3.1 事件写:典型测试

clip0023

创建两个事件写功能块,两个功能块的触发事件都是参数4168置1的上升沿,结果是分别把参数ID:4096/4104 写入到参数ID:4112中。设定4096的值为3,4104的值为5。检测4112的值等于哪个就说明哪个是后执行的。

测试结果为:4112结果为 5。

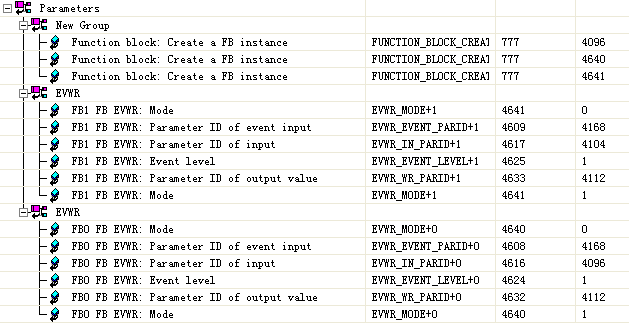

3.2 两个功能块的创建顺序不变,更换两个功能块的赋值顺序后再测试

clip0024

同样设定4096的值为3,4104的值为5。得到的测试结果仍然是4112的值为 5。

可见功能块的执行顺序与参数表赋值顺序无关。

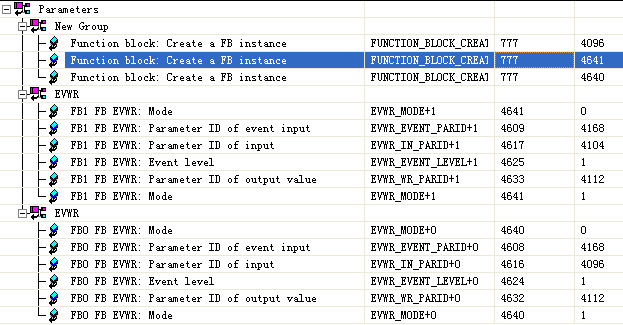

3.3 接下来更换功能块创建顺序,再次测试。

clip0025

同样设定4096的值为3,4104的值为5。得到的测试结果仍然是4112的值为 5。这次取得4112结果为 3。

说明参数表的执行顺序是按照创建顺序来的。



4.参数表应用举例

4.1 电压限制(所有伺服项目都要进行设置)

clip0026

这里设定了工作的额定电压(DC)和忽略相失败。

由于国内工厂电压波动比较厉害,加上我们伺服的电压检测非常敏感,所以要求所有伺服项目进行电压参数设置,防止在客户处发生报警,减少服务。

4.2 忽略软限位

clip0027

如果是旋转运动轴,则需要设置此参数,防止运行一段时间后到达软件限位而停止。

•此参数可以设置成1、2、3。使用时通常设置为1或3。

▪1-表示电子齿轮运动不受limit参数限制;

▪3-表示电子齿轮运动受limit限制;

4.3 扭矩限制

clip0028

速度模式下,有时需要扭矩配合,可以设定以上参数。

4.4 电子齿轮同步(简单例子)

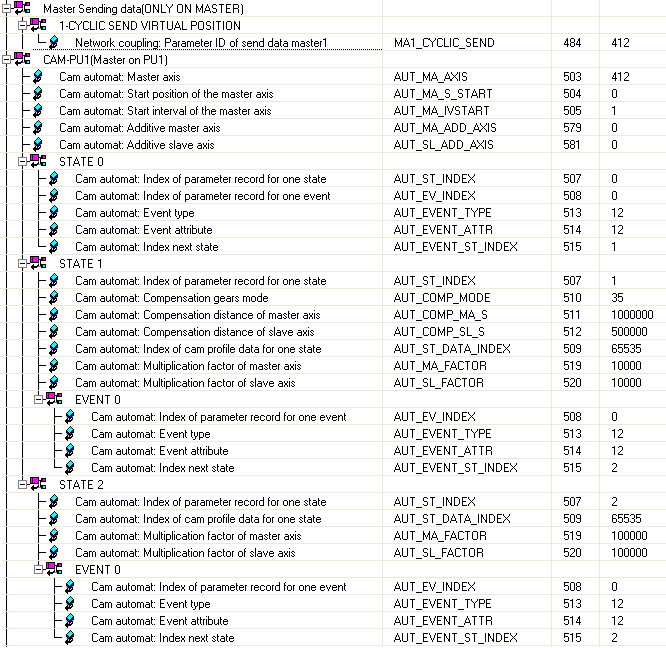

主轴参数表设定(虚轴做主轴,实际主轴跟随虚轴):

clip0029

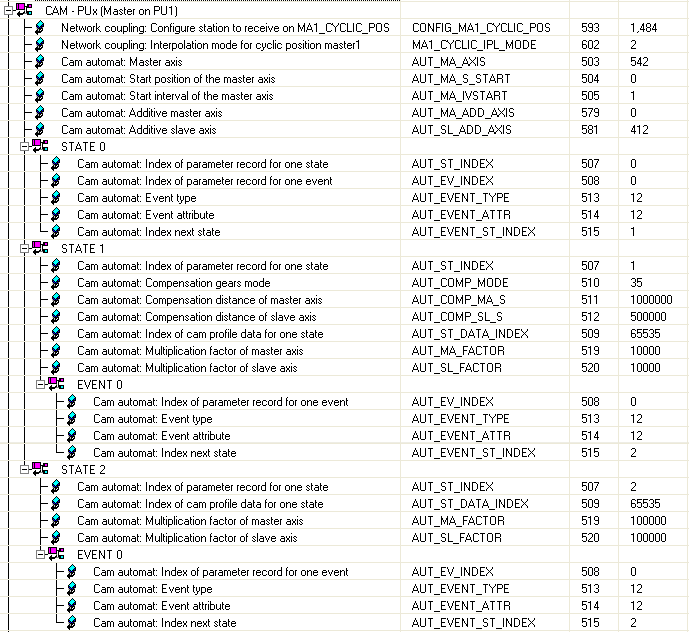

从轴参数表设定:

clip0030



•注意点:

▪每一个state设置的同步或补偿距离都需要伺服的执行时间超过400us以上。否则伺服会报警。

▪如果主轴可能正反两个方向运动,那么同步轴需要正反两个方向的EVENT。

•关于各参数的详细说明请参考帮助。

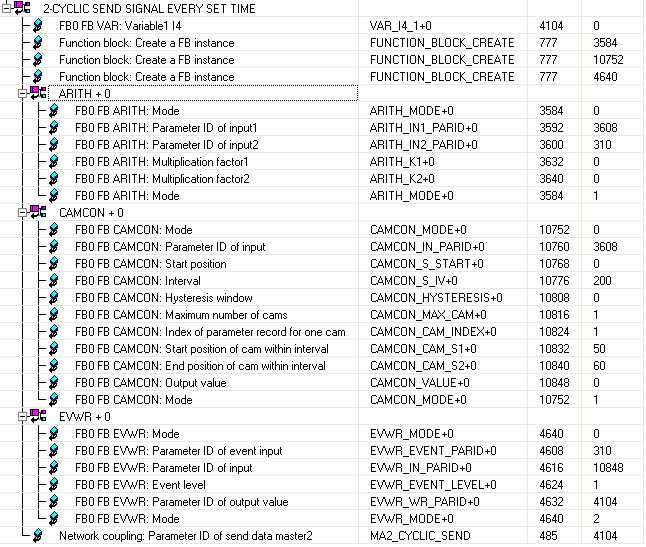

4.5 使用CAMCON定时发出脉冲信号



clip0031



CAMCON用来替代鼓序列发生器,可以对位置进行信号发生。上面的例子是对时间的。

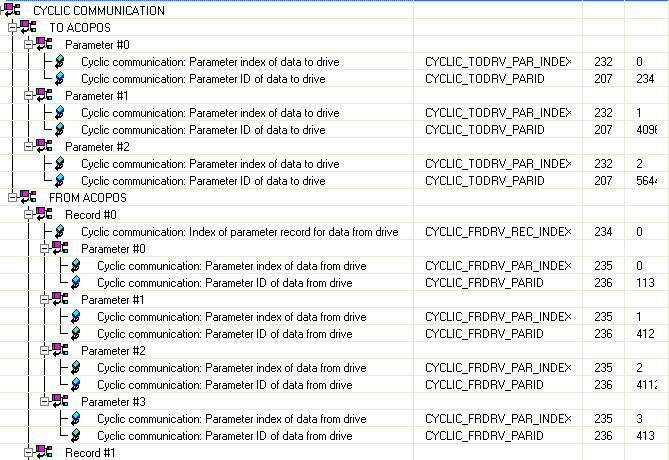

4.6 循环通讯参数设置例子





clip0032



4.7 修改monitor.s,monitor.v传送数据例子

clip0033

•Monitor.s 和 monitor.v 是同步数据,每个powerlink周期更新。

•如果读取的数据类型不匹配,可以在程序中进行类型转换。



4.8 使用旋转编码器设置

clip0034

▪转速小于4000转每分的设备应该将ID109设置成16384,以提高控制精度及响应速度。转速大于4000rpm的时候只能设置成4096。否则会产生报警39002。

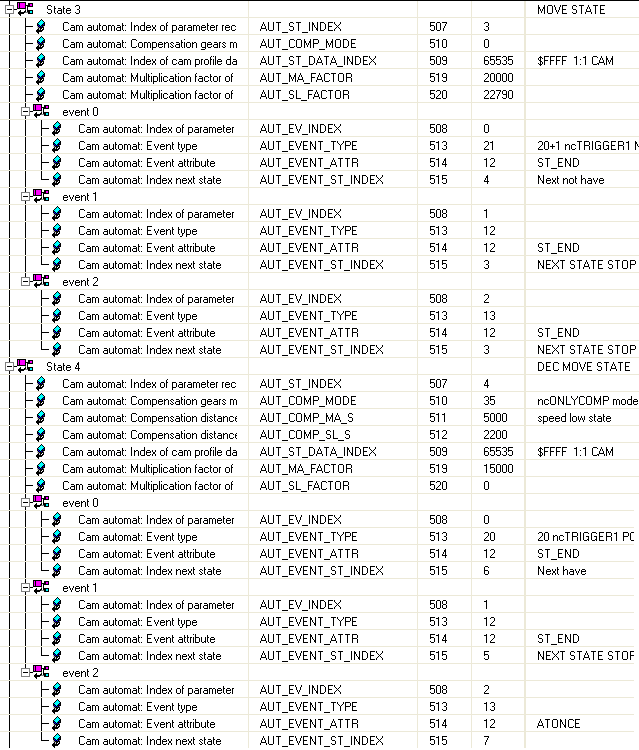

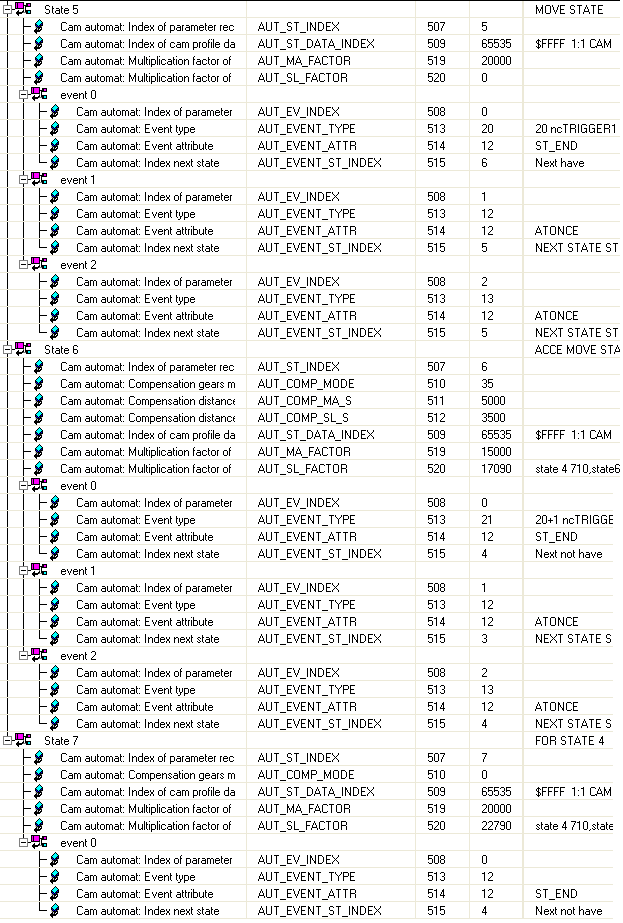

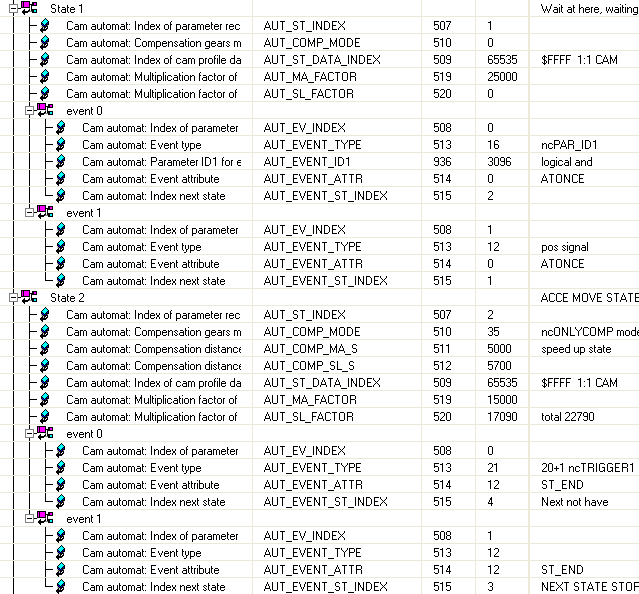

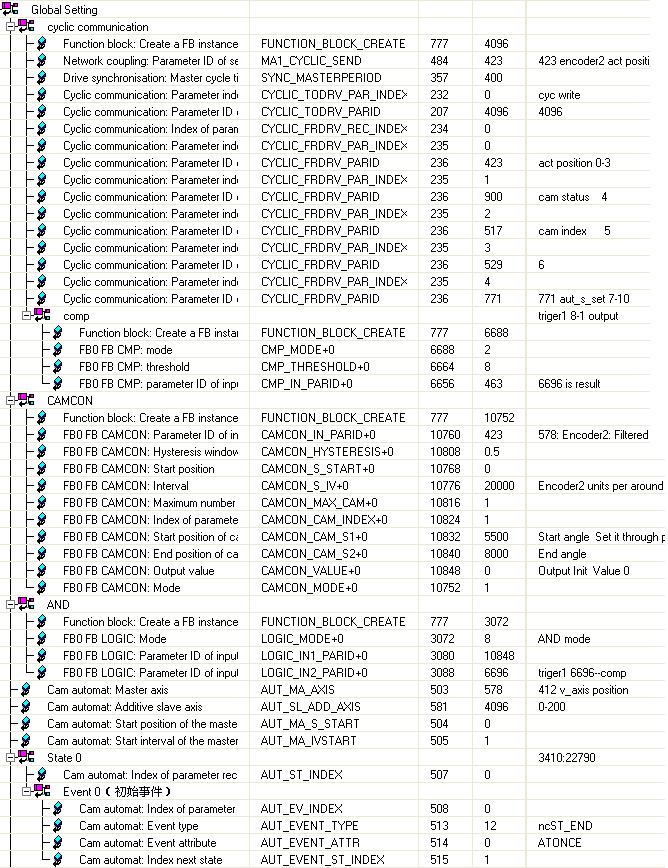

4.9 切换事件复杂一些的电子齿轮同步

clip0035

clip0036

clip0037

clip0038

•参数表中事件触发时间如果一样,那么event_index 越低优先级越高,比如

oevent 0- ST_END,ST_END

oevent 1- TRIGGER1+POS,ST_END

•如果两个事件同时发生,即在ST_END时刻发生了TRIGGER1+POS事件,那么event 1也不会执行。

•必须将TRIGGER1+POS事件设置为event 0才会有最高的优先级:

oevent 0- TRIGGER1+POS,ST_END

oevent 1- ST_END,ST_END

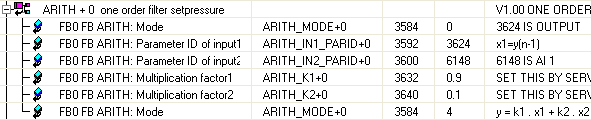

4.10 使用ARITH做一阶惯性滤波举例

clip0039

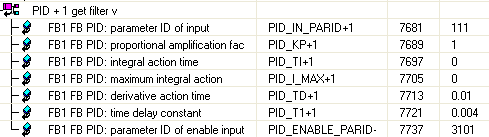

4.11 使用PID做微分

clip0040

只使用TD微分时间,T1-微分的滤波时间,KP=1,Ti=0。
